Innovation ist, wenn man trotzdem weitermacht.

Maker Faire - Vienna 2017


Fototisch oder was zeige ich auf der Maker Faire?


Die Maker Fair steht vor der Türe und wir haben uns für einen Stand aus LACK Beistelltischen von IKEA entschieden. Da ich noch nicht genug neue Projekte für die Ausstellung habe und ich mir für die Verwendung der Tische nach der Messe schon Gedanken gemacht habe, ist mir die Idee gekommen, einen Fototisch für unsere Projekte aus einem der LACK Beistelltischen von IKEA mal zu probieren.

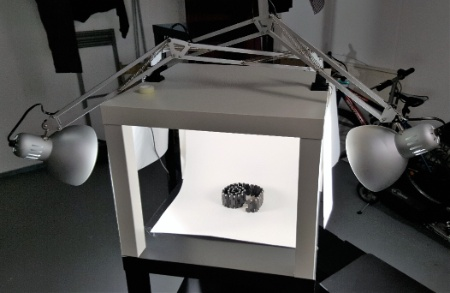

Der erste Versuch sieht mal so aus.Die Bilder nicht so schlecht, wenn man berücksichtigt, dass ich alle Bilder dieser Homepage nur mit dem Handy gemacht habe. Als nächstes werde ich die Unterseite des Tisches noch mit einer weisen Oberfläche überziehe, damit diese besser reflektiert. Die beiden transparenten Folien, werden durch eine transparente Plexiglasscheibe ersetzt. Um alles austauschbar zu machen, wird alles mittels Klettverschlusspads befestigen werden. Mal sehen, ob alles so funktioniert wie gedacht. Eventuell werde ich die IKEA Lampen auch noch gegen LED Streifen und/oder LED Ringe tauschen.Mit der Beleuchtung muss noch einiges gemacht werden, aber als Ansatz, mal eine Möglichkeit, vor allem, es wackelt nichts und es lässt sich vieles auf dem Tisch montieren. Bei gerade mal 5,95 € für den Tisch, auch kein Beinbruch, wenn er dabei zerstört wird.


*****

Wearable T-Shirt:

ich wollte wieder mal ein Wearable T-Shirt machen. Eines haben wir ja schon mal Produziert und ist unten zu sehen.

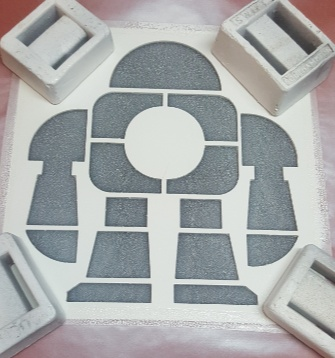

Hier wurden dann bei den Augen LED "eingebaut" und diese mit einem Digispark Mini, ATtiny85, USB ausgestattet.Zuletzt haben wir uns mit OLED-Display-Modulen für Arduino gespielt und dabei ist die Idee entstanden, die Augen mit OLED-Displays zu ersetzten, bzw. ein neues T-Shirt zu machen. Es sollen Augen dargestellt werden, wo sich die Pupillen dann bewegt. Das Ergebnisse sieht dann mal, als Einauge, so aus.Hier noch eine Info, wie wird unsern Wearable T-Shirt so herstellen. Wir kaufen uns billige T-Shirt und fräsen uns dann Schablonen aus, die wir mit einem Luftpinsel mit Stofffarbe besprühen. Alternativ könnten wir Folien schneiden und dazu einen der Folienschneider aus den befreundeten FabLab´s nutzen. Nur selber gemacht (und im eigenen Keller), macht halt mehr Spass.

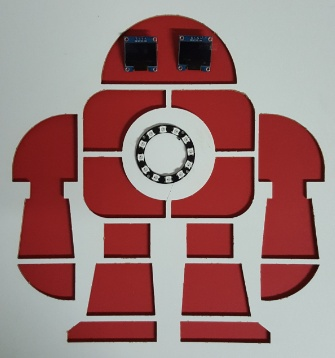

Bei der neuen Varianten, muss ich aber auf "echte" Uno´s Arduino zurückgreifen, bzw. werde mir hier "nur" schwarze "Käfer", also nur die IC ATmega328p zusammen murxen, da ich nur hier das Augenrollen zusammen bekommen habe (wir sind halt Schnippselprogrammierer). Vielleicht kommt dann noch ein RGB LED Ring in die Mitte, wie mal unten angedeutet.



Wie habe ich es gemacht? Ich habe die Einzelbilder, wie so eines




mit MS Paint geöffnet und auf die Größe 128 x 64 gebracht. Das Mittel des Auge, habe ich dann immer um ein Stück weitergeschoben und neu als Monochrom-Bitmap bmp gespeichert und mit LCD Assistant wieder geöffnet. Mit dem LCD Assistant, können dann die gewünschten Files für die Arduino IDE erzeugt werden.

Sieht dann in etwa so aus:

const unsigned char PROGMEM Auge1 [] = {

0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0F, 0xFF, 0xFF, 0xC0, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, ....... 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00

};

Das Beispiel oben, ist in Wirklichkeit viel länger. Bitte daher nicht als Muster verwenden.

Als Bibliothek für die Arduino IDE haben ich die U8glib for Arduino genutzt.

So, ich haben das T-Shirt mit Druckknöpfen ausgestattet und die OLED Displays etwas adaptiert. Die Stiftleiste mußten raus und die Löcher an den Ecken wurden vergrößert, damit der eine Teil der Druckknöpfe (der mit den Federn), eingeklebt werden konnte. Die Anschlüsse GND, VSS, SCL und SDA wurden dann mit den Druckknöpfen mit kurzen Drähten verlötet.


OLED Druckk2

Warum das alles? Damit ich die OLED Dispys zum Waschen entfernen kann. Im Anschluß wurde der zweite Teil  der Druckknöpfe (hier wurde ebenfalls ein Draht angelötet) dann auf das T-Schirt genäht. Somit habe ich eine elektrische Verbindung.



Via Google habe ich jetzt auch noch die Möglichkeit gefunden, wie ich zwei Displays an einen UNO anschließen und zu betreiben kann. Meine Displays können auf zwei unterschiedliche Adresse gesetzt werden. So hoffe ich, mit nur 4 Drähten, das Auslagen zu finde. Muss ich aber noch ausprobieren.
